非開削なら埋め戻し作業が不要
HDD非開削
水平推進ドリル

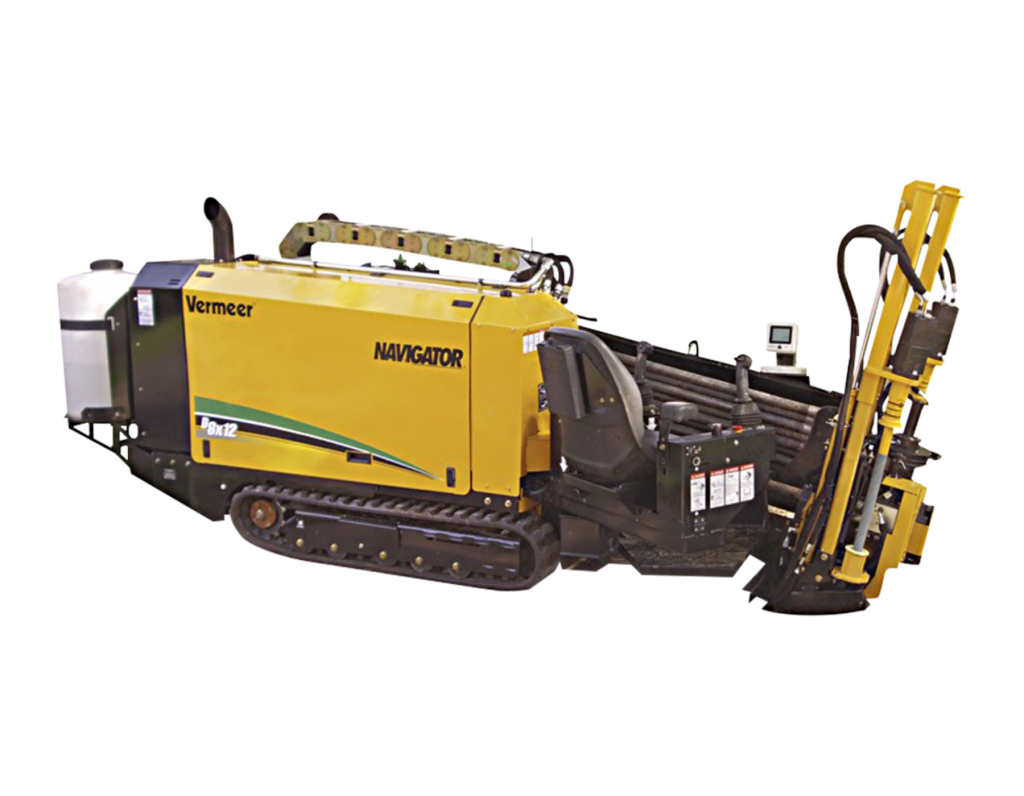

HDD(非開削水平推進ドリル)は、ドリルヘッドが地中を自由に推進し、電線や上下水道管等を引き込むことで開削することなく管路埋設工事を行うことができる機械です。また､石灰岩などの軟岩地での掘削も可能です。
HDD非開削
PRODUCT
製品特徴
コンパクトボディ

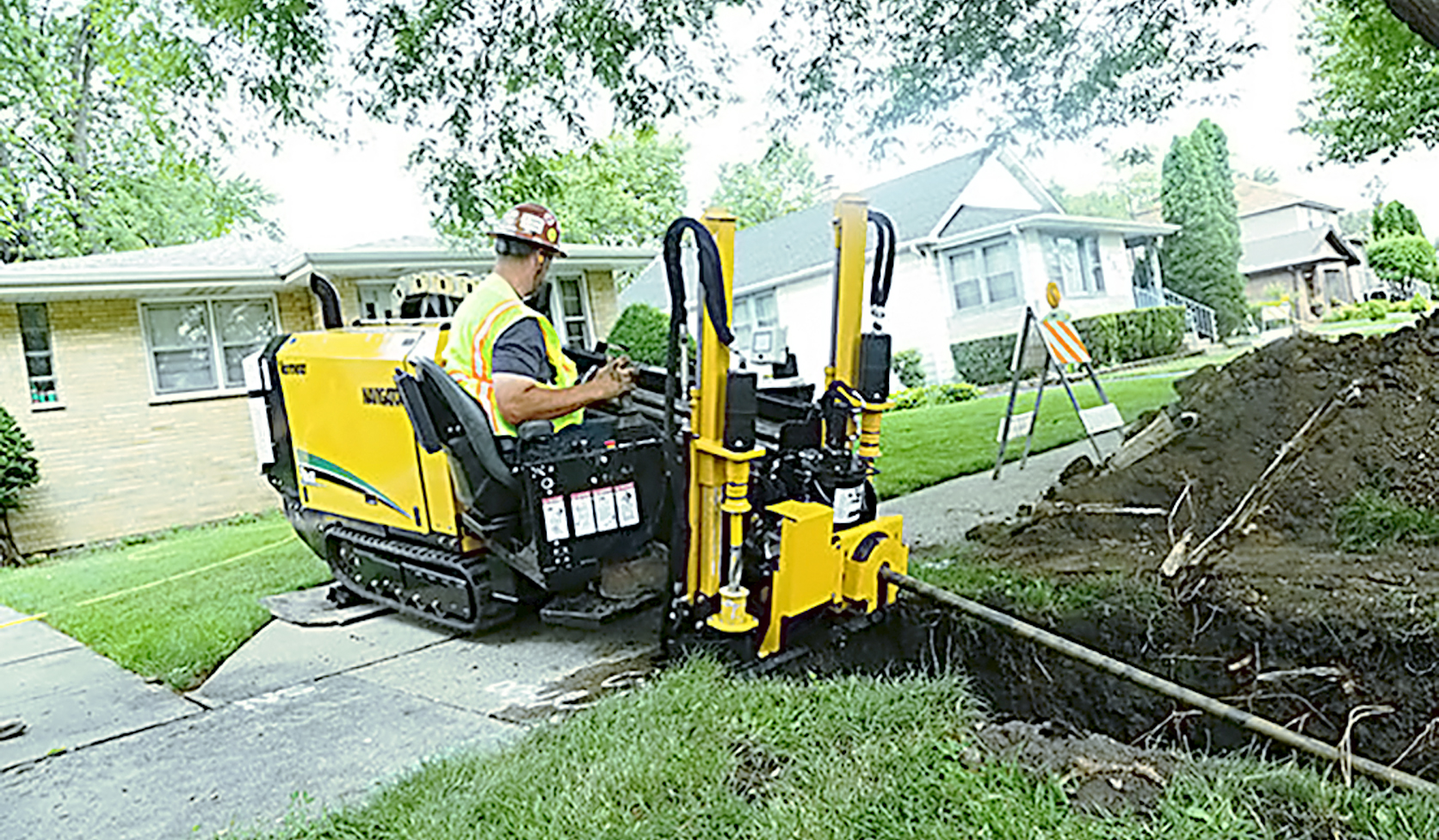

コンパクトな設計となっており、都市部や市街地などの狭い道路や歩道での作業も可能です。
ドリルヘッド
水とベントナイトをドリルヘッドに送り込む構造になっており､ドリルヘッドの向きにより掘削方向を自由に変えることができます。

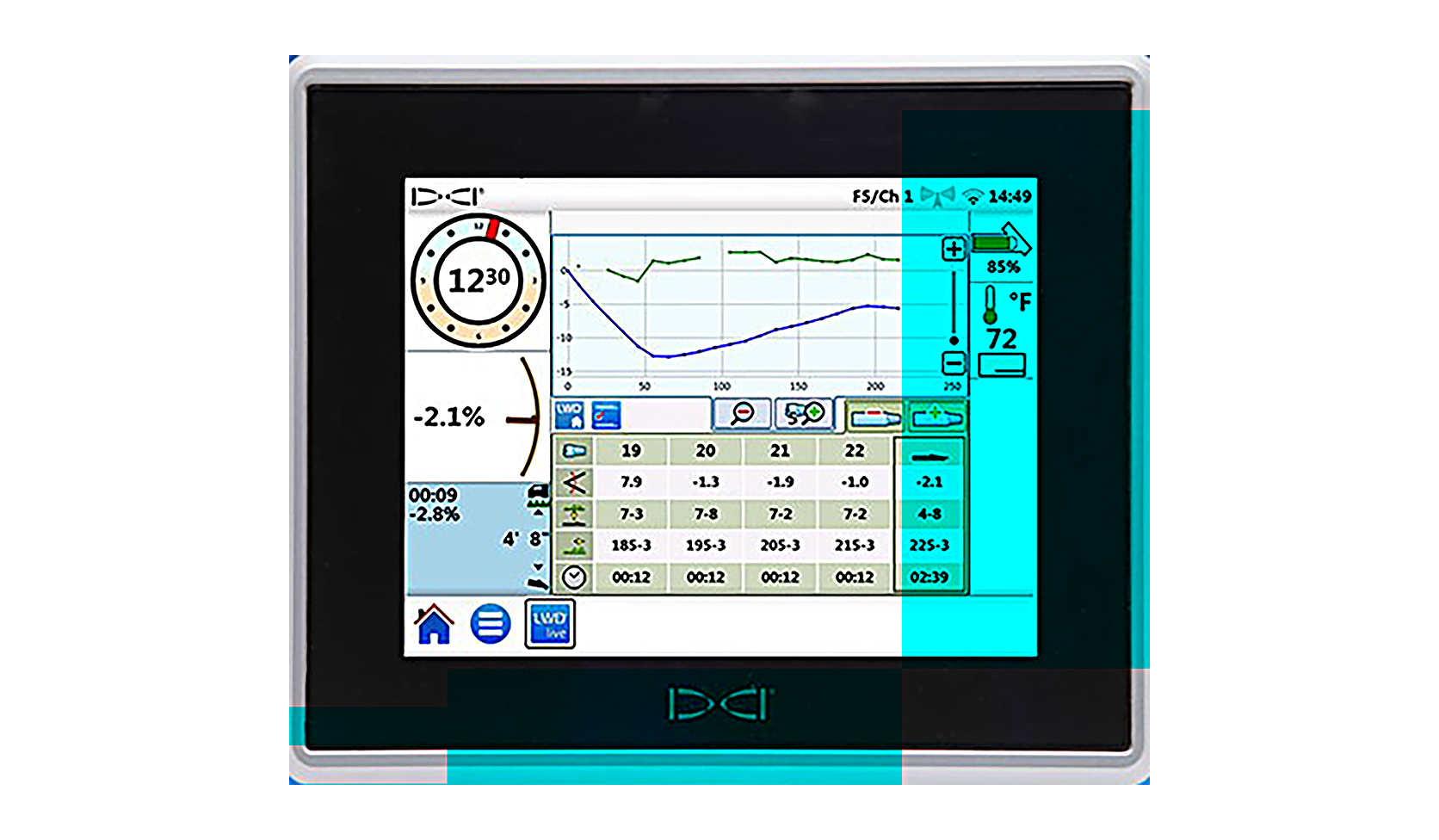

ディスプレイ表示
ドリルヘッドの位置は､リアルタイムでディスプレイ表示され､地中のドリルヘッド位置の把握が可能です。
バックリーマー
引き込み時には、バックリーマーにより掘削径を拡大しながらスムーズにパイプを引き込むことができます。
SPEC
スペック
| D8x12 | D10x15 | D20x22 | D23x30 | D24x40 | D40x55 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 質量 | 2,990kg | 3,270kg | 4,920kg | 6,390kg | 9,390kg | 10,150kg | |||||||
| 全長 | 3,530mm | 3,890mm | 5,180mm | 5,280mm | 6,120mm | 6,120mm | |||||||
| 全幅 | 900mm | 1,120mm | 1,200mm | 1,330mm | 2,260mm | 2,260mm | |||||||
| 全高 | 1,650mm | 1,680mm | 1,880mm | 1,900mm | 1,930mm | 1,930mm | |||||||
| エンジン | KOHLER KDI1930 | DEUTZ TD2.9 | DEUTZ TD2.9 | DEUTZ TCD3.6 L4 | John Deere 4045 | John Deere 4045 | |||||||
| 出力 | 35.8kW(48hp) | 44.7kW(60hp) | 55.2kW(74hp) | 74.6kW(100hp) | 93.2kW(125hp) | 104.4kW(140hp) | |||||||
| 推進/引込力 | 35kN | 45kN | 87kN | 107kN | 125kN | 178kN | |||||||
| 回転力 | 1,630Nm | 2,030Nm | 3,050Nm | 4,070Nm | 5,690Nm | 7,460Nm | |||||||
| 最大掘削径 | 400mm | 400mm | 400mm | 400mm | 400mm | 1,000mm | |||||||
| 搭載ロッド距離 | 55m | 90m | 120m | 145m | 150m | 150m |
